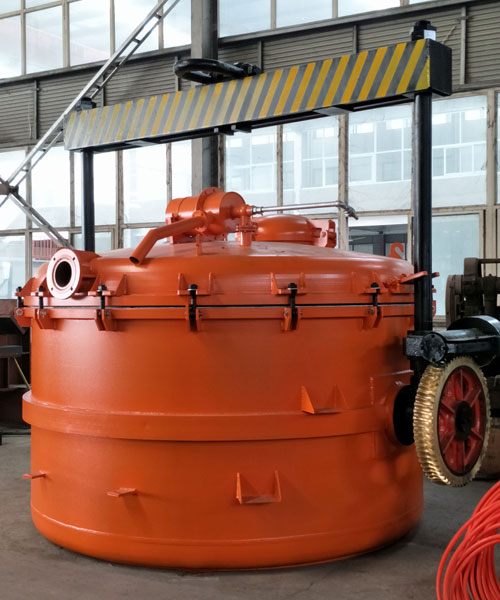

一、材料選購
1) 嚴格按圖紙要求，按國標(GB)并具備隨料材質單進行選購。
2) 鋼板：選用優質碳素結構鋼Q235B。
3) 圓鋼：選用優質碳素結構鋼45#。
4) ZCuA110Fe3材質制造蝸輪。
5) 鑄件：采用中硅耐熱球磨鑄鐵。
6) 鑄鋼件：采用ZG310—570。
二、購件下料
1) 上下平封頭一次旋壓成形，高度尺寸留立車平口余量。人孔球形封頭成型，按圖紙尺寸車平端面。
2) 板冷卷制成圓筒、外徑高度尺寸留余量立車平端面至圖紙尺寸。
3) 數控割出鋁管口、大樣展開料、板端面割坡口按圖紙熱壓成型。
4) 數控割下殼體法蘭徑向單面留加工余量。
5) 氣割各補強板、踏板、耳板端面留加工余量。
6) 數控割下殼體底墊鋼板。
7) 長耳軸、短耳軸制作。
8) 調質熱處理HB220—255。
三、組焊
1) 焊下殼體，豎焊縫三遍，焊縫a=45°。
2) 焊接下殼體與平封頭；檢驗 超聲波無損探傷(NDT UT)；立車平下殼體端面、立車平上蓋端面至圖紙尺寸。
3) 焊下殼體與密封法蘭、蓋法蘭，立車上下密封槽；檢驗 超聲波無損探傷(NDT UT)。
4) 割岀鋁管口、割人孔口、割補強焊口。
5) 焊接岀鋁口管。焊接長、短耳軸補強鋼板、焊長、短耳軸，保證其在一條對稱線上。
6) 焊接人孔法蘭
�、� 未注焊縫為連續焊縫，焊腳高度為相關焊件之較薄厚度。
�、� 所有焊縫要求焊透，不允許有夾渣、裂縫、咬肉、氣孔等缺陷，殼體內表面焊縫要鏟平處理。
四、機加件加工成組
1）按圖紙下料加工人孔組裝后保證各銷軸處活動靈活，不得有卡阻現象。
2）檢驗吸鋁管材質，合格后按圖紙鉆連接螺栓孔。
3）加工長、短耳軸，保證要求的關鍵尺寸。
4）按圖加工立柱，保證長度尺寸及螺紋尺寸。
5）按圖紙加工引射器，保證在6kgf/cm2風壓下行成負壓320mmHg,其中鑄件噴管、進氣孔不得有氣孔、裂紋、夾渣等缺陷。
6）按圖加工橫梁，背靠背鋼板補強板焊接。
7）補強鋼板，踏板、耳板周邊加工至圖紙尺寸。
8）按圖加工銅蝸輪、蝸桿。
五、部件性能檢測
1）檢銅蝸輪、蝸桿轉動平穩性。
2）檢吊環水平轉動靈活性。
3）檢出鋁口蓋、人孔口蓋翻轉、平穩、靈活、鎖緊可靠性。
4）檢噴射器、排氣噪音是否在標準之內。
5）檢可更換零件的互換性。
六、總體裝配
將各檢驗合格部件主體焊接，螺紋連接，焊牢擰緊，全部總成。
七、檢測
1)檢墊圈、開口銷有無遺漏。
2)檢傳動裝置，手動操作力是否為10kgf。
3)檢包體傾斜角度是否是 60°。
4)額定負荷130%進行超載試驗。
5)抬包抽真空實驗，檢查氣密性真空度是否按要求達到0.06Mpa。
6)平衡度檢驗：用行車將真空抬包吊起，要求抬包X、Y兩個方向均保持平衡，如有偏斜，允許加焊定量的配重進行調整。
八、布焊鉸釘
所有鉸釘根部焊縫符合標準，必須牢固地按布置圖焊在抬包蓋內表面上，不得歪斜或隨意布置。
九、澆注抬包、烘包
a) 澆注抬包的描述：
施工前，金屬表面的焊渣油污、塵土等清掃干凈。耐火磚的長寬高各部分尺寸要求平整、光滑，不允許有燒結變形，扭曲等缺陷。澆注材料重質澆注料(GHTBJ-65)的粘稠度均勻，不含大于1mm的顆粒。灰縫涂泥均勻，沒有瞎縫，蹺空等缺陷。澆注料砌筑厚薄均勻，澆注凝固后表面光滑、平整，不允許有縱橫裂紋。
b) 烘包規程

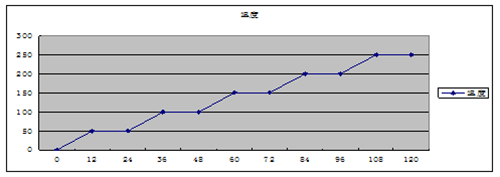

真空鋁液抬包加熱升溫曲線圖：
c) 真空鋁液抬包加熱具體操作步驟：
首先把加熱器吊入真空包內，送上電源。
階段50度需要保持12小時。設定操作臺上的溫度為50℃，設定加熱時間為12小時。
第二階段100度需要保持12小時。設定操作臺上的溫度為100℃，設定加熱時間為12小時。
第三階段150度需要保持12小時。設定操作臺上的溫度為150℃，設定加熱時間為12小時。
第四階段200度需要保持12小時。設定操作臺上的溫度為200℃，設定加熱時間為12小時。
第五階段250度需要保持120小時。設定操作臺上的溫度為250℃，設定加熱時間為120小時。
加熱器吊出后，專業操作人員使用強光燈從人孔向包內觀察內襯情況，如果表面有異常裂紋(長度超過5cm、寬度超過5mm、深度超過5cm)，要和相關技術人員交流后盡快解決處理。處理后按抬包加熱第五階段進行烘烤，同時作好記錄。
十、檢驗
檢驗整體外觀，配套擺線針輪減速機裝配是否符合圖紙要求。包體傾斜是否靈活，起吊是否正確。
十一、表面處理
噴砂以后，表面噴環氧鐵紅防銹漆，再噴中間漆，后面漆。
十二、填寫檢驗單、簽章
十三、釘標牌
在橫梁上圖紙規定的位置鉚釘標牌
十四、入庫
